當我們需要對一個產品或零件進行防水、氣密性檢測的時候。首先需要對產品的結構、外觀屬性、材質、使用用途、產品的實際使用環境和行業標準檢測規范做詳細的了解；從而指定出一套邏輯嚴密、穩定可靠的檢測方案以達到檢測目的。

本次實例解析，我們對一款車載影像攝像頭的鏡頭組件做詳細講解。

產品圖如下（圖一）：

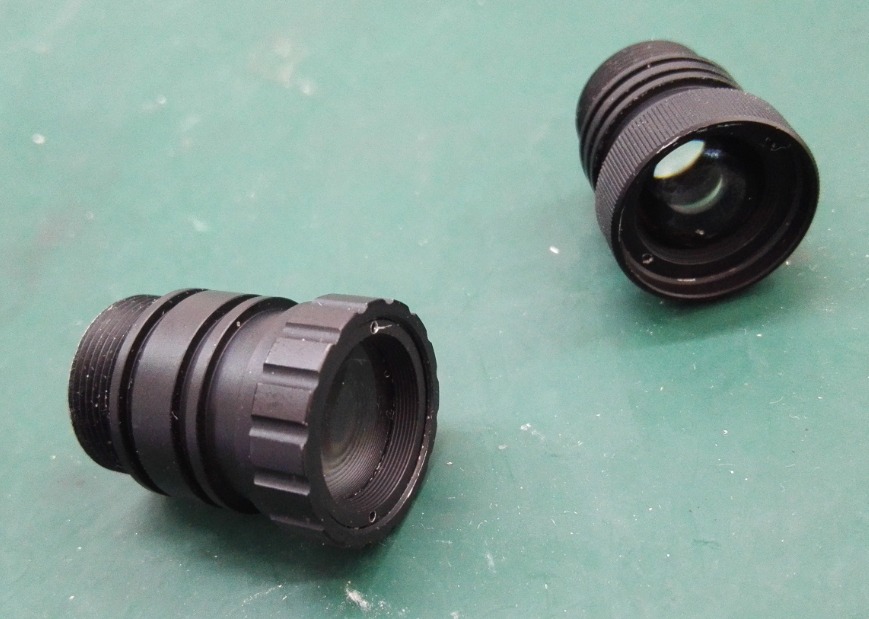

攝像頭鏡頭組件（圖一）

客戶測試需求：

1、 測試產品的IP防護等級為IP67

2、 鏡片部位為絕對不可接觸位置

3、 外觀表面防護，不可碰花

4、 測試節拍要求≤15S

根據以上參數及要求，以及對產品的結構和行業用途分析；為模擬真實的產品使用的防護環境；我們按照真實環境1.5倍的壓力直接對產品的主要分體結構表面位置加壓保持，通過相對壓力衰減率計算實際泄漏狀態，從而判斷是否符合防護等級要求。

儀器檢測原理如下圖所示（圖二、三）

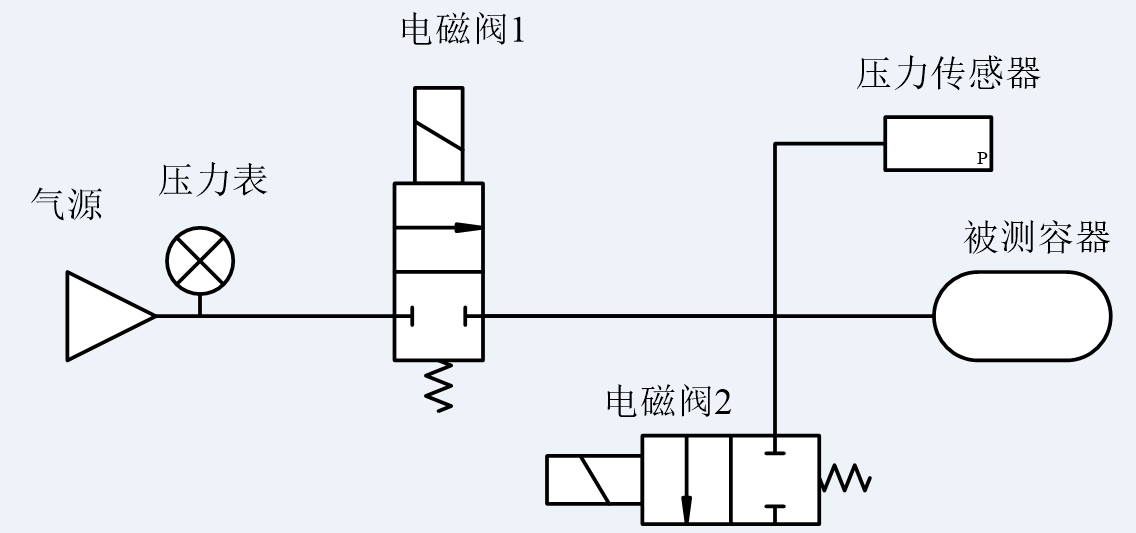

氣路結構原理圖

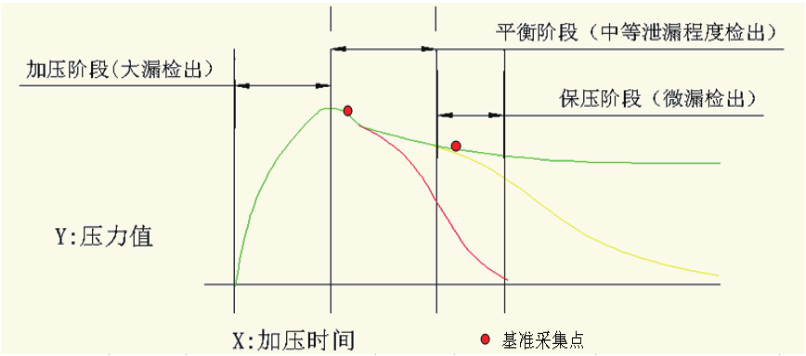

檢測分析原理圖（圖三）

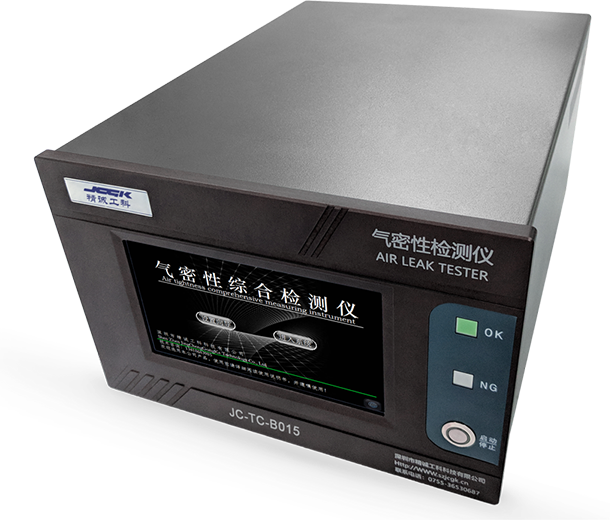

精誠工科密封測試儀：

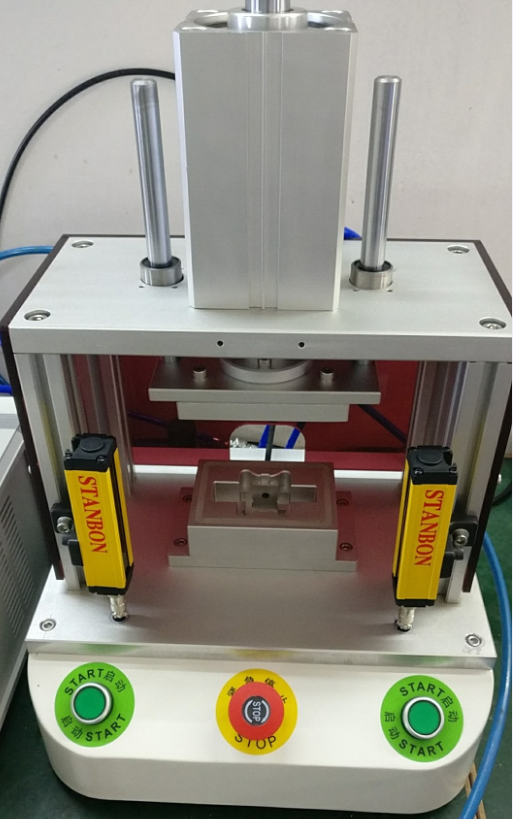

配套氣密性檢測夾具：

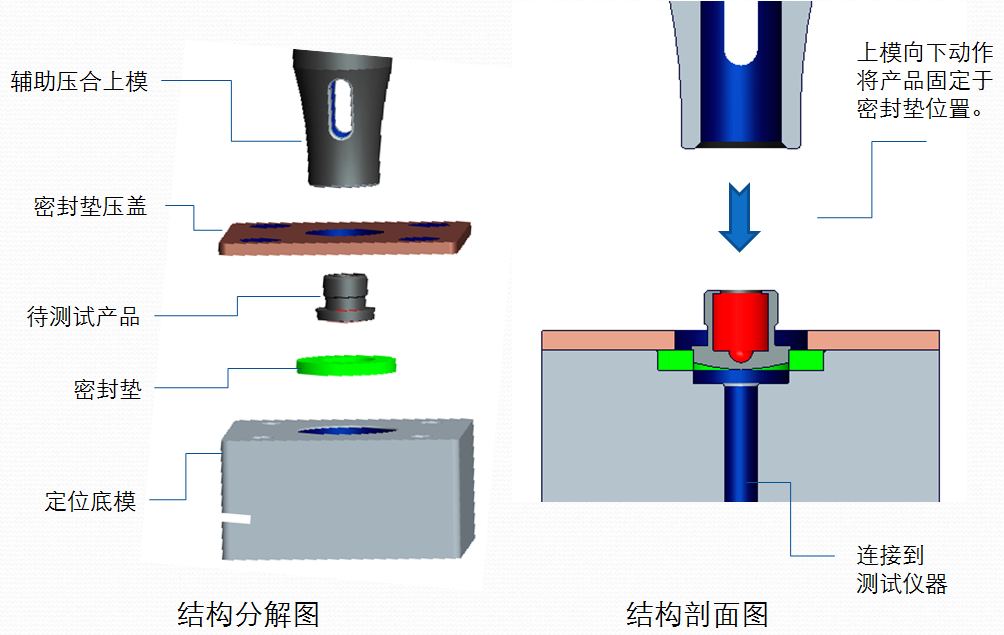

夾具結構剖析圖：

以上密封結構設計主要有以下兩點好處：

1、 鏡頭的鏡面朝下同時采用避空處理，可以有效的避免上模動作以及作業空間的異物及灰塵調到鏡面。

2、 螺紋面朝上突出，可以方面取放，從而提高作業效率。

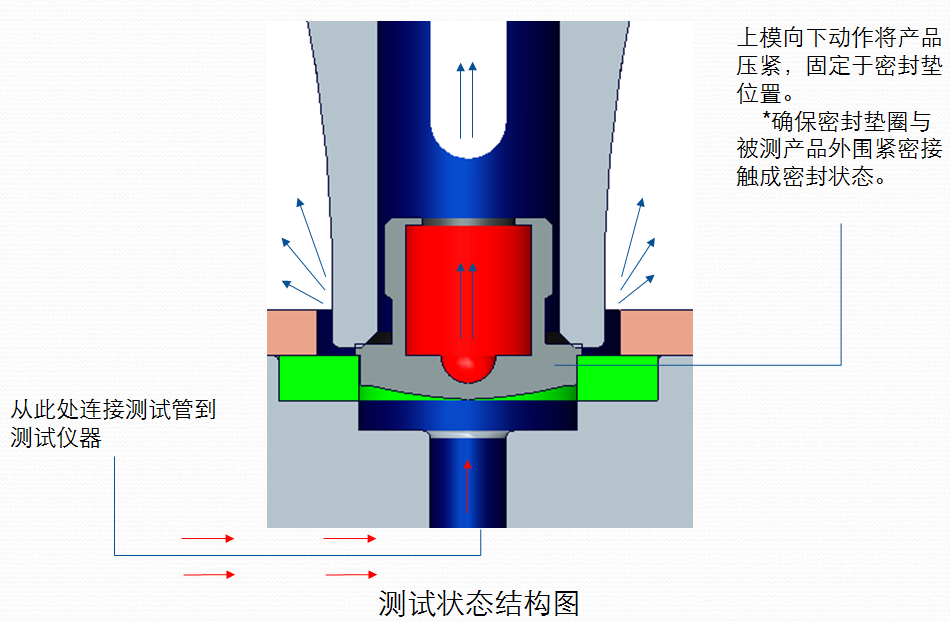

上圖紅色箭頭代表氣密性測試儀的檢測氣體流動方面；藍色箭頭代表如存在泄漏，泄漏氣體流動的方面，精誠工科氣密性測試儀可以準確的計算出泄漏實際值。

氣密性檢測儀針對鏡頭解決方案應用的詳細剖解圖及說明，嚴格講解氣密檢測儀該方案的運行原理，工作原理及狀況，能讓客戶從專業的技術層面更深一步了解氣密性檢測儀的技術應用。
