手機上那么多孔，IP68級防水是怎么做到的？

發布時間：2019-09-28 10:16:15

今年秋季新發布的 iPhone 11 系列

隨著新 iPhone 的發布，iPhone 11 提到的 IP68 級防塵防水這個概念也引起了一些消費者關注。當然市面上除了 iPhone，三星和華為等手機廠商的旗艦產品也標配 IP67 級/ IP68 級防塵防水，那這個「IP68 級」是什么概念呢？


泳池下的三星 Note8

手機防水是一項非常實用的功能，有了這項功能，意味著我們心愛的手機可以有多一層的防護。不過手機上有很多孔或縫隙，比如聽筒、揚聲器、充電孔、SIM 卡托、電源鍵、音量鍵等，像三星 Note8 甚至保留了耳機孔都能做到 IP68 最高級別的防水。

手機為什么怕水

水中含有電解質，有導電的作用所以當水進入手機電路板內，會導致手機短路，甚至燒毀手機內部的一些元件，導致手機黑屏或者直接報廢。

就算進水不是很嚴重，還能使用，但電解質還會腐蝕內部元件，會導致手機性能下降或者數據混亂，越復雜的的液體腐蝕性一般也越強，所以掉進馬桶比掉進水桶里更容易報廢。


什么是 IPXX 等級

大家應該都有看到過一些手機在宣傳時，會強調支持 IPXX 級別的防水，這是國際上關于電器防塵、防水的等級標準，第一個數字代表防塵等級（0-6），第二個數字代表防水等級（0-8）。

比如三星 S 系列和 Note 系列的防水防塵級別通常都是 IP68，最近華為發布的旗艦產品華為 Mate 30 Pro 就是 IP68。還有一些手機也會宣稱自己防水，但沒有表明等級，這種通常只能稱之為防潑濺。


防塵級別 0-4 基本沒啥用，5 和 6 之間的差異在于是否能防住很細小的灰塵，區別不是很大。

防水級別 1-6 基本上是屬于防潑濺的逐步改進，級別6已經可以防住撲面而來的大浪。

而達到 7-8 這兩個級別，意味著你的手機可以放入水中，承受一定時間的水壓強，像前不久發布的 iPhone 11 最多可在 2 米水深停留 30 分鐘。

其實手機防水的原理并沒有那么復雜，主要就是靠?jī)煞N方法：

1、結構防水

相信大家看到這個方式就能大概猜到這個原理，首先通過減少機身的拼接，可以減輕對機身裸露縫隙密封的壓力，然后再通過防水膠條和密封圈作為保護手段。


比如在 SIM 卡槽墊上一圈防水硅膠墊；

按鍵一般則會在手機內部之間加一層防水膠；

揚聲器和聽筒的腔體與外部，由一層濾網以及周圍的一圈防水硅膠組成，濾網的孔徑小于水分子團，可以阻止水的進入

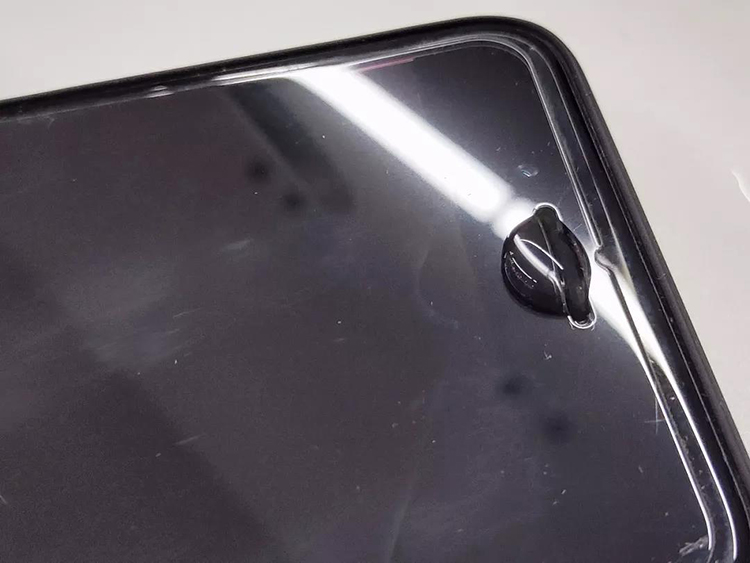

但是如果水壓過大，水就會進入濾網，不過內部的橡膠圈依然可以防止水進入手機內部，而這些水可以自然揮發掉。你可以嘗試滴一滴水在聽筒上面，可以發現水是進不去的。

2、納米防水

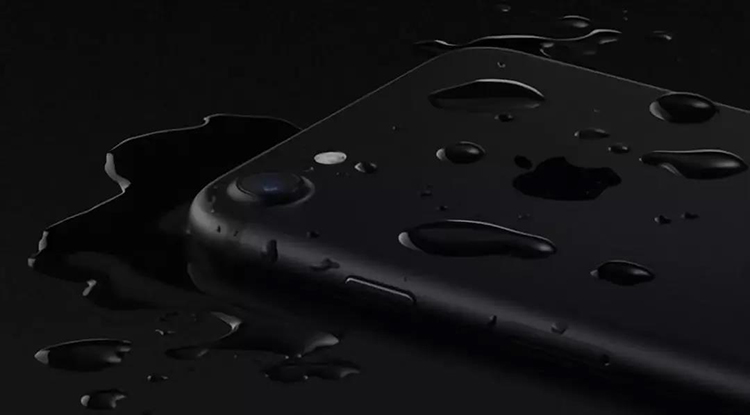

相比結構防水，納米防水聽起來就有點高級了。主要原理是納米涂層的間隙非常微小，水分無法穿透，而是凝結成水珠滾落或等待蒸發，所以使用納米材料涂在手機一些部件上，就能擁有極佳的防油防水性能。


比如充電孔因?yàn)楸旧硎撬篮慕Y(jié)構與手機內部不相通，所以具備天然優勢，只需要做到更好的排水，以防內部金屬觸點腐蝕即可。三星的做法是采用一種特殊納米涂料，降低水的附著能力；

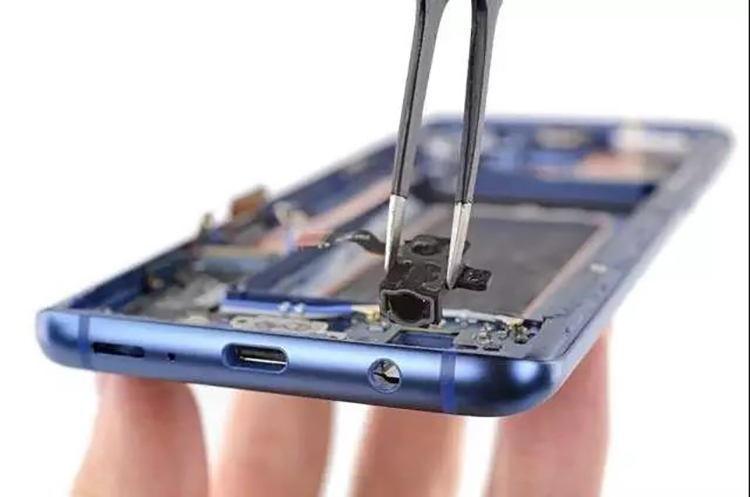

耳機孔是防塵防水中最難設計的一個部位，iPhone 和華為 Mate 系列早已拋棄了 3.5mm 耳機孔，不過同樣是最高級別防水等級的三星卻一直保留著耳機孔。耳機孔雖然也是死胡同的結構，但耳機孔又小又深，所以需要在耳機孔里面涂上納米疏水涂層。


通過納米防水與結構防水兩種方法的結合，就能讓手機浸泡在水中還能正常使用了。不過因?yàn)榉浪O(shè)計會增加很多成本，所以目前支持 IP68 的國產手機還非常少，除了國產三防手機（如 AGM 戶外三防機），目前只有華為 Mate 20 Pro 和最新發布的 P30 Pro / Mate30 Pro。

怎么做 IP 68 防水測試

最簡單的就是直接泡到水里一段時間觀察是否有氣泡冒出了。

當然，相對于泡水這種傳統的氣密性檢測方法，在工業自動化盛行的今天已經落伍了。傳統的肥皂打泡和泡水法效率低下、對產品造成污染、人為誤判率高等諸多原因已被更高效省成本的氣密性檢測儀替代。
